Hansheng Automation (Dongguan) Co., Ltd. er en af de mest erfarne producenter og leverandører af specialudstyr i Kina. Hvis du vil engros-bulkpris-effektivt specialudstyr fremstillet i Kina, er du velkommen til at få prisliste og tilbud fra vores fabrik. Også tilpasset service og OEM & ODM service er tilgængelig.

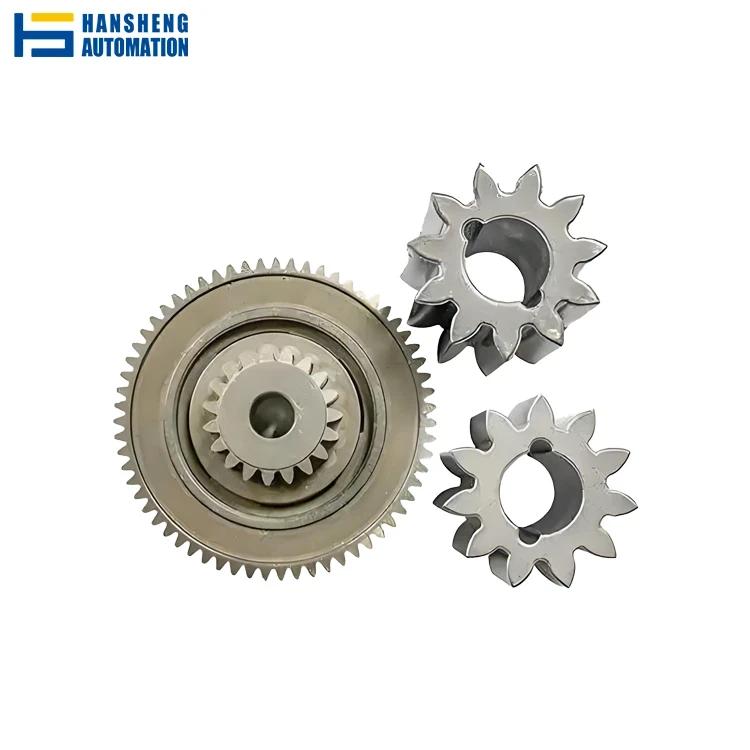

Produktets funktioner
-
Custom Design: Præcisionsfremstilling baseret på dine 2D/3D-tegninger eller ikke-standardkrav.
-
Bredt modulområde: Fleksibel produktion med et modulområde fra 0,1 til 5,0.
-
Forskellige tandprofiler: Understøtter både spiraltænder og lige tænder til forskellige vinkelgear.
-
Materialer af høj-kvalitet: Fås i S45C-stål, rustfrit stål og andre højstyrkelegeringer-.
-
Høj præcision: Optimeret til automationsudstyr og tungt maskineri med jævn drift.
Tekniske parametre
| Parameterkategori | Standard rækkevidde | Mulighed for tilpasning (udstyr og processupport) |
| modul | M1~M8 | Japan KPS30 gearbarbermaskine (modul M1–M6) / Ningjiang YK3610IV (modul M1–M8); Minimum tandstigningsfejl: ±0,008 mm (for modul M2) |
| Tænder | Ubegrænset (Generelt 12~200 tænder til reference) | YK3610IV CNC Gear Hobbing Machine understøtter bearbejdning af tandhjul med et lavt tandtal (Større end eller lig med 8 tænder) og ikke--gearsforhold; tandprofilfejlen er mindre end eller lig med 0,005 mm (som verificeret af en koordinatmålemaskine). |
| Trykvinkel | 20 grader ±1 grad | KPS30 servosystemet opretholder en vinkelafvigelse på mindre end eller lig med 5′; den kan tilpasses til 14,5 grader , 15 grader eller 25 grader med en kontaktpunktdækning på mere end eller lig med 85 %. |
| Præcisionsgrad | ISO 5/GB 5/DIN 5 | Samlet profilafvigelse Fa Mindre end eller lig med 0,006 mm, total helixafvigelse F Mindre end eller lig med 0,008 mm, samlet kumulativ stigningsafvigelse Fp Mindre end eller lig med 0,012 mm (for en fladebredde på 100 mm). |
| Dimensionel tolerance | Indvendig diameter/ydre diameter/tykkelse Mindre end eller lig med ±0,01 mm | Sekundær præcisionsdrejebænk med ZEISS inspektionskompensation: Indre hul H6 tolerance (±0,008 mm, når mindre end eller lig med Φ100 mm) Udvendig diameter rundhed Mindre end eller lig med 0,005 mm |
| Materiale | S45C, rustfrit stål, aluminium, kobber mv. | Materialer med høj-styrke: 20CrMnTi karburiseret stål, 42CrMo hærdet og hærdet stål (kornstørrelse større end eller lig med Grade 6), RoHS/REACH-certificering understøttet |
| Varmebehandling | Slukning & temperering, høj frekvens, nitrering | Tandoverfladehårdhed efter nitrering Større end eller lig med HV900, deformation Mindre end eller lig med 0,008 mm, hård afskalningsproces korrigerer HRC50 + materialedeformation |
| Tandoverfladeruhed | Ra 0,4~0,8μm | Spejlfinish valgfri med Ra 0,2μm (KPS30 gearbarbermaskine fin finish + super præcisionsslibning) |
Peocess
Vores ingeniører udvikler høj-præcisionsmodeller, der er skræddersyet til dine krav. Vi vælger førsteklasses stålkvaliteter-såsom S45C, 42CrMo eller rustfrit stål-baseret på den nødvendige belastningskapacitet, holdbarhed og slidstyrke.
Processen begynder med at forberede stålgearemnet ved hjælp af avanceret CNC-drejning for at sikre nøjagtige dimensioner. Tænderne skæres derefter ved hjælp af-højpræcisions- eller fræsemaskiner for at opnå det specifikke modul og den tandprofil, du har brug for.
For at sikre langvarig-ydelse gennemgår stålgearene en professionel varmebehandling. Processer som karburering, bratkøling eller induktionshærdning bruges til at forbedre overfladens hårdhed og kernestyrke markant.
Efter hærdning bliver tandhjulene præcisions-slebet for at opnå en glat overflade og høj transmissionseffektivitet. Hvert gear gennemgår streng kvalitetskontrol, herunder tandprofils nøjagtighed og stigningsfejltjek, i overensstemmelse med ISO- eller AGMA-standarder.
Ansøgninger
Industriel automation
Høj-præcisions-tandhjul i stål er kernekomponenterne i robotarme, indekseringsdrev og transportørsystemer, hvilket sikrer jævn og synkroniseret bevægelse i smarte fabrikker.
Tungt maskineri
Disse tilpassede gear er designet til at modstå ekstremt drejningsmoment og tunge belastninger og er essentielle til entreprenørudstyr, minemaskiner og store-kraner.
CNC-bearbejdningscentre
Vores tilpassede gear giver den høje transmissionsnøjagtighed, der kræves til drejebænke, fræsemaskiner og boreudstyr, og opretholder langtidsstabilitet under-højhastighedsdrift.
Krafttransmission
Anvendes i industrielle gearkasser, vindmøller og automotive drivlinjer til effektivt at overføre kraft, mens den modstår træthed og slid gennem millioner af cyklusser.
FAQ
Spørgsmål: Hvilke oplysninger skal jeg give for et tilbud på tilpasset gear?
A: For at give dig en nøjagtig pris, har vi brug for dine 2D/3D-tegninger (PDF, STEP eller CAD). Angiv også materialet (f.eks. S45C, rustfrit stål), modul, antal tænder og eventuelle specifikke varmebehandlingskrav.
Spørgsmål: Hvad er den typiske leveringstid for specialfremstillet gearproduktion?
A: For standard tilpassede ordrer er produktionstiden normalt 15-25 dage afhængigt af kompleksiteten og mængden. Hvis speciel varmebehandling eller præcisionsslibning er påkrævet, kan det tage lidt længere tid at sikre ISO-kvalitet.
Sp.: Kan du fremstille ikke-standardgear med specifikke moduler?
A: Ja. Vi specialiserer os i ikke-standardkrav. Vores udstyr understøtter et bredt modulområde fra 0,1 til 5,0, inklusive både metriske og tomme systemer, til spiraltænder, lige tænder og forskellige gearstativ.
Q: Hvordan sikrer du kvaliteten og præcisionen af gearene?
A: Hvert gear gennemgår streng inspektion. Vi bruger avanceret testudstyr til at verificere tandprofilens nøjagtighed, stigningsfejl og overfladehårdhed. Alle produkter overholder internationale standarder som ISO eller AGMA for at sikre problemfri drift i dit maskineri.
